Symmetrisches Anpassgerät für 1,8 – 30 MHz , 750 Watt PEP
Mit diesem symmetrischen Anpassgerät können Dipole und Schleifen störungsfrei angepasst werden, selbst dann, wenn der Koppler sich im Hause  oder sogar im Shack befindet.  Da der Koppler abgesetzt betrieben wird, ist es möglich, ihn in Speisepunktnähe aufzustellen, eine ungünstig verlegte und unnötig lange Hühnerleiter wird vermieden!

Der symmetrische Aufbau  produziert die für die Hühnerleiter richtige Gegenphasigkeit der HF am Ausgang des Kopplers, die HF-Spannungen auf der Hühnerleiter heben sich gegenseitig auf. Als Steuergerät kann das gleiche verwendet werden, wie für den LD-Koppler.

Aufbau

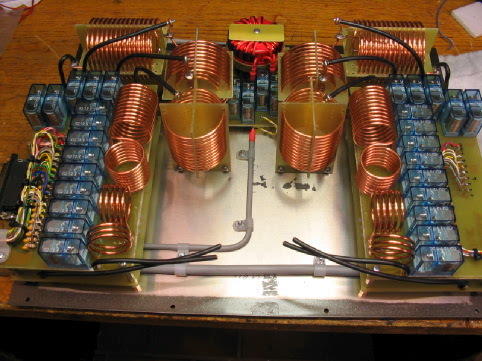

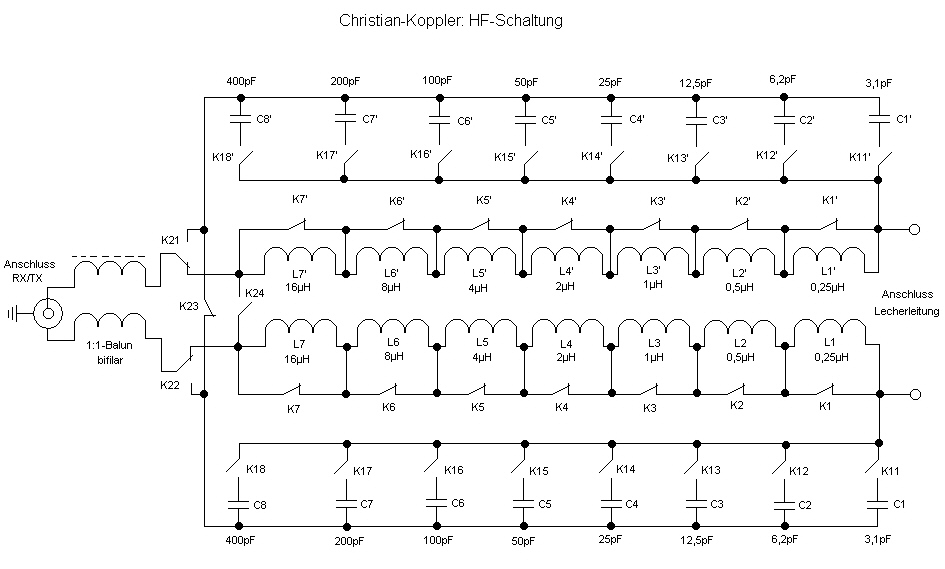

Der symmetrische Koppler hat einen Eingangsbalun  1:1, der die vom Sender kommende HF symmetriert und gegenphasig macht.  Hinter dem Balun folgt eine Hochpass / Tiefpassumschaltung der beiden exakt gleichen LC-Glieder des Tuners. Diese beiden LC-Glieder bestehen jeweils aus einer binär gestaffelten Gruppe von 7 Induktivitäten und  8 Kapazitäten.

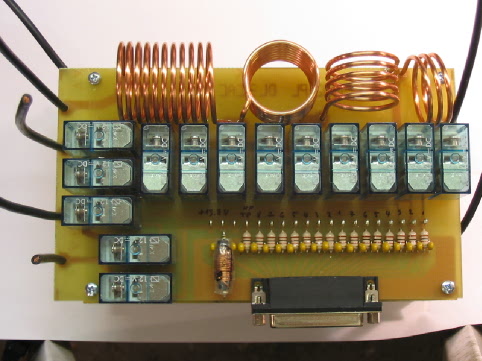

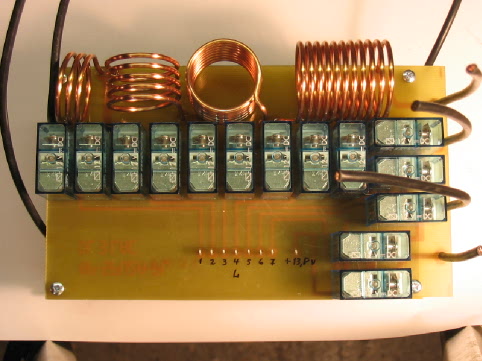

Alle Induktivitäten sind Luftspulen. Die Spulen L6 und L7  haben einen besonderen Aufbau, um die Abmessungen klein zu halten: Es sind jeweils zwei Spulen mit verschiedenem Durchmesser. Die kleine Spule befindet sich innerhalb der größeren, beide Spulen sind dann in Reihe geschaltet.  Die Länge der Spulen reduziert sich bei diesem Aufbau um etwa 40%. Die Induktivitäten sind schaltbar in 0,25 uH-Schritten von 0 bis 32 uH.

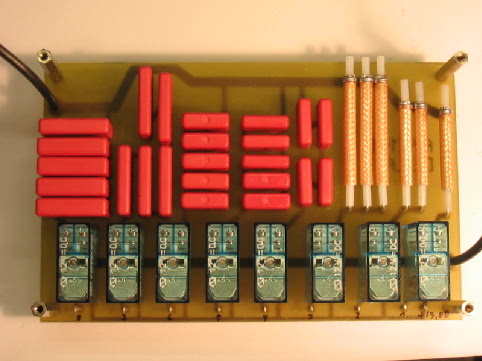

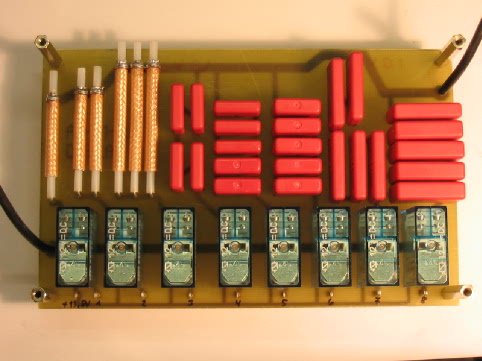

Die Kapazitäten bestehen jeweils  aus mindestens 4 in Reihe geschalteten spannungsfesten FKP-Kondensatoren. Nur die kleinen  Cs (C1 bis C3)  bestehen aus kurzen Stücken Teflonkabel RG142. Die Kapazitäten sind schaltbar in 3pF-Schritten von 0 bis 790pF

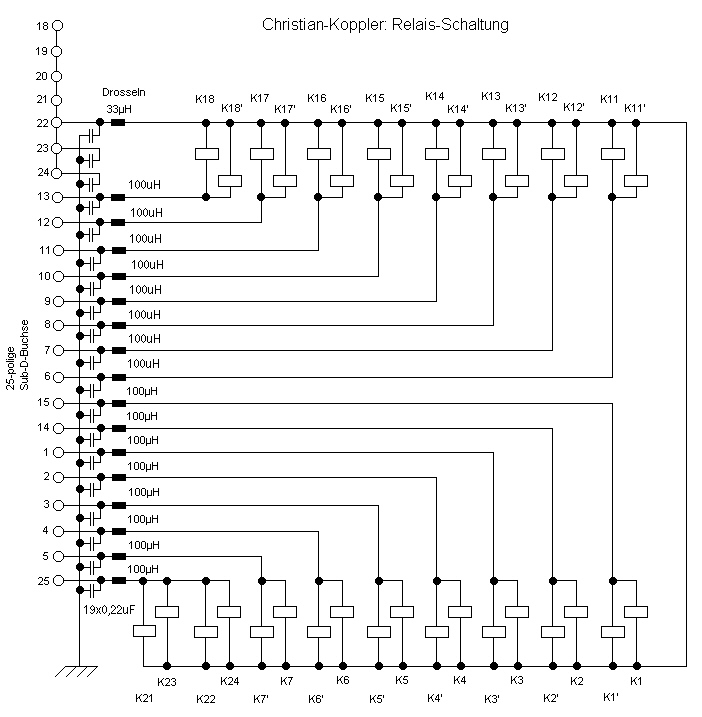

Um die Spannungsfestigkeit der Relaiskontakte zu erhöhen, sind immer zwei Kontakte in Reihe geschaltet.

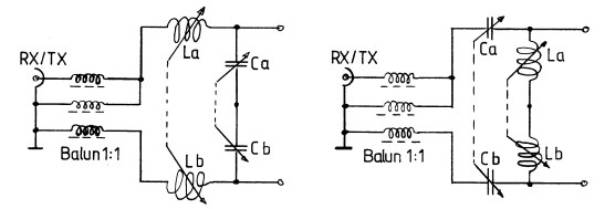

          Tiefpassschaltung                                            Hochpassschaltung

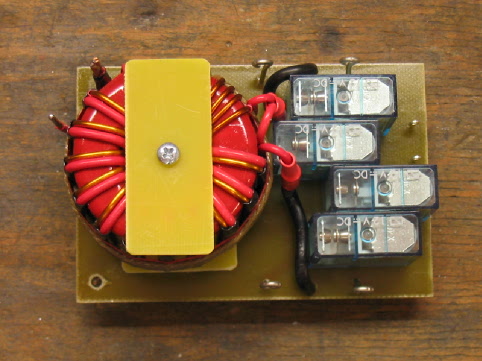

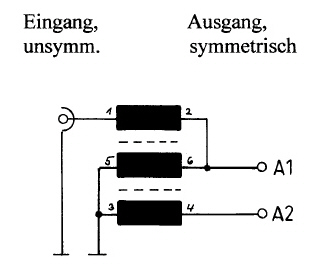

Der Balun
Am senderseitigen Eingang des symmetrischen Kopplers befindet sich ein Symmetrie-Übertrager mit einem Übersetzungsverhältnis von 1 : 1 bei 50 Ohm mit einer guten Symmetrierung. Ein weiterer Vorteil ist die Verbindung der beiden Kopplerhälften über jeweils eine Balun-Wicklung mit Masse; statische Aufladungen werden vermieden!

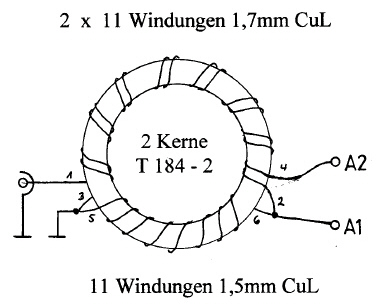

Die Wicklung besteht aus drei Kupferlackdrähten mit einem Durchmesset von 1,7 mm bmv. 1,5 mm. Zwei 1,7mm dicke Drähte sind auf 2/3 des Ringkern- Umfangs gewickelt, der dritte l,5mm Draht befindet sich auf dem letzten Drittel des Ringkern-Umfangs. Dadurch liegen Balun-Eingang und Balun-Ausgang nicht nebeneinander wie es bei üblichen trifilar gewickelten Baluns der Fall ist, sondern sie liegen bei 0 Grad und 120Grad des Ringkern-Umfangs. Dadurch ist der kapazitive Einfluß zwischen Ein- und Ausgang wesentlich geringer, es erleichtert auch das Anschließen des Baluns.

Die drei Drähte haben jeweils I I Windungen. Die beiden parallelen 1 ,5mm Drähte müssen eng an einander liegen, um eine Impedanz von 50 Ohm im Bereich von 1,5 bis 30 MHz zu erreichen. Um einerseits diesen engen Leiterabstand zu erreichen, und andererseits Spannungs-Überschläge zwischen diesen beidenDrähten zu vermeiden, ist der eine Draht auf ganzer Länge mit einem Schrumpfschlauch versehen.

Es werden zwei auf einander geklebte Ringkerne des Typs TI84-2 verwendet.


Stückliste „Symmetrischer Koppler“

  2   Platinen 170 x 100 mm für Spulen 0,25 bis 2 uH.    Aus 2 mal „BEL 175 x 125-1“
28   Relais 1 x Um 16A     «  Fin 40.61.9   12V »
  1   Drosselspule  33uH             „77A 33u“
16   Drosselspulen  100uH         „SMCC 100u“
19   Keramikkondensatoren 0,22 uF / 100V      „Z5U-5 220n“

53   Lötstifte                  „RLP 100“
  2   Platinen  160 x 100 mm für Kondensatoren  3 pF  bis  400 pF    „BEL 160 x 100-1“
  8   Kondensatoren 100 pF FKP 1-2000V     „FKP-1-2000  100p“
  6   Kondensatoren 220 pF FKP 1-2000V     „FKP-1-2000  220p“
  4   Kondensatoren 330 pF FKP 1 2000V     „FKP-1-2000  330p“

  8   Kondensatoren 470 pF FKP 1-2000V     „FKP-1-2000  470p“
  2   Kondensatoren  680 pF FKP 1-2000V    „FKP-1-2000  680p“
10   Kondensatoren  1nF     FKP 1-2000V    „FKP-1-2000  1,0 nF“
  2   Kondensatoren  1,5 nF  FKP 1-2000V   „FKP-1-2000  1,5 nF“
  8   Kondensatoren  2,2 nF  FKP 1-2000V   „FKP-1-2000  2,2 nF“

70 cm Teflonkabel RG 142 B/U für Kondensatoren 3,1 – 6,2 – 12,5 pF
16   Relais 2 x Um 8Amp.     « Fin 40.52.9   12V »
  2   Luftspulen  4uH        „Eigenfertigung“
  2   Luftspulen  8 uH       „Eigenfertigung“
  2   Luftspulen 16uH       „Eigenfertigung“

  1   Platine  100 x 67 mm für Balun und Tiefpass/Hochpass-Umschaltung
  4   Relais 1 x Um 16 Amp    « Fin 40.61.9   12V »
  1   Sub-D 25-pol. Buchse, gewinkelt          „D-SUB BU 25EU“
  1   PL-Flanschbuchse  SO239       „SO 239“
  2   Polklemmen  10Amp.           „PKI 10A  SW“

  2   Plexiglas-HV-Isolierstücke  32 x 32 x 12 mm   „Eigenanfertigung“
  1   Erdungsschraube M6 x 20 mm mit U-Scheiben, Mutter und Flügelmutter
25   Meter Kupferdraht 4,0 Quadratmillimeter blank
  1   Alu – Blechgehäuse   380 x 270 x 125 mm   „Eigenanfertigung“
  8   Distanzbolzen 15 mm, Innen- /Außengewinde       „DA 15mm“

  8   Distanzbolzen  30 mm, Innen- /Innengewinde        „DI 30mm“
  2   Distanzbolzen  12 mm, Innen-/Innengewinde         „DI 12mm“
  8   Gerätefüße 17mm Durchm., 9mm hoch              „GF 2“
12   Kreuzschlitzschrauben  M3 x10mm          „SKL M3x10mm“
18   Kreuzschlitzschrauben M3 x 6 mm           „SKL M3x6mm“

48   Blechschrauben 2,9 x 6,5 mm                    „SBL 2965“
  2   Senkschrauben M3 x 6mm                         „SKS M3x6mm“
  1   Senkschraube M3 x 30mm
  4   Schellen, PVC                                              „KAB-Schelle 6H“
  4   Schellen, PVC                                              „KAB-Schelle 3H“

  1   Meter Steuerleitung LIYCY 20 x 0,14mm, geschirmt    „LIYCY 20-10“
0,7  Meter Steuerleitung LIYCY 4 x 0,14 mm, geschirmt    „LIYCY 04-10“
2,0  Meter Leitung  H07V-K 2,5mm
0,31 Meter AIRZELL 7
   2  Ringkerne T 184-2    ( für Balun >1000W)

  4  Meter  Kupferlackdraht 1,7 mm  (für Balun >1000W)

  „--------------„    =      Bestell-Nummer bei Fa. Reichelt Elektronik, 26452 Sande
